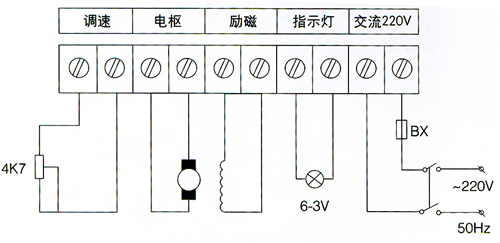

电气接线图wiring diagram
使用条件
海拔不超过4000m；
环境温度：-20℃-+40℃；
相对湿度：85%
安装于通风良好的室内。
允许交流电网电压波动范围为160V-250V；
使用环境中无导体尘埃与不含有各种腐蚀性气体；
无爆炸危险及无剧烈震动和冲击的地方
注意事项
该电源应安装在通风条件比较好的地方，应避免接触酸、碱等有腐蚀性的物质。与电动机边接时，切忌将电枢励磁接反；与电磁电动机连接时，绝对不允许励磁开路或通过励磁换向，否则，将会损环电动机。另外，不允许用手触及机内任何元件，以防触电。保险丝BX的容量为所选电源电枢额定输出电流的3-1.5倍。安装时，请将电源外壳可靠接地。
SK系列直流控制稳压电源-标记说明
| SPEED |
为调速电位器，其阻值为4K7。 |
| MIN.SPEED |
当速度电位器旋至最低速时，用此电位器调节最低输出电压 |
| MAX.SPEED |
当速度电位器旋至最高速时，用此电位器调节最大输出电压 |
| IR.COMP |
用于调节电机空载与负载时转速变化率。 |
| CUR.LIM |
最大输出电流调节，出厂时，已将此调定为最大输出电流，无特殊情况，不允许调节 |
| LED1电源指示灯 |
电源送电后，此指示灯显示 |
| LED2过热指示灯 |
此指示灯亮时，说明电源已温度过高，可能是电源输出功率过载或散热不好 |
| LED3短路指示灯 |
此指示灯亮时，说明电枢回路有短路现象，请检查电机有无短路现象。 |
| LED4指示灯 |
此指示灯在电机工作时显示，调节IR.COMP，此指示灯若闪烁，则逆时针调IR.COMP电位器 |
| CW/CCW:正反转控制 |
ON/OFF 起动、停止 |
| RES:制动电阻 |
AC1、AC2 输入220V |
| A+、A-：电机电枢 |
F+、F-：电机励磁 |
SK系列直流控制稳压电源-技术数据
|
型号 |
电枢输
出电压V |
励磁输
出电压V |
电枢额定
输出电流A |
励磁最大
输出电流A |
输入电压 |
备注 |
|
WK-111 |
0-110 |
100 |
1 |
1 |
-220 |
-200V接地端与外壳间：
用于1000V兆欧测其绝
缘电阻不低于100；
耐压：-1000V；
1min无异常情况。
|
|
WK-122 |
0-220 |
220 |
1 |
1 |
-220 |
|
WK-311 |
0-110 |
110 |
3 |
1 |
-220 |
|
WK-322 |
0-220 |
220 |
3 |
1 |
-220 |
|
WK-411 |
0-110 |
110 |
4 |
1 |
-220 |
|
WK-422 |
0-220 |
220 |
4 |
1 |
-220 |
|
WK-611 |
0-110 |
110 |
6 |
1 |
-220 |
|
WK-622 |
0-220 |
220 |
6 |
1 |
-220 |
SK系列直流控制稳压电源-技术数据
|
型号 |
SK400A |
SK400B |
SK800A |
SK800B |
SK400AH,SK400BH,SK800AH,SK800BH内部装有正反转继电器能耗制动继电器由内置单片计算机控制换向。换向过程中不存在火花干扰，若工作中需正反方向盍的电机，请选用上述四种型号的电源。另外起动及停止时间，可根据用户需求，进行调整，无特殊要求，一般在5S。
|
|
输入电压V |
AC200 |
|
输出电压(DC)V |
0-110 |
0-220 |
0-110 |
0-220 |
|
额定输出电流(DC)A |
4 |
2 |
8 |
4 |
|
最大输出电流A |
8 |
4 |
16 |
8 |
|
配接电机功率W |
50-300 |
200-600 |
|
过载能力 |
2倍额定输出电流不超过1min |
|
起动时间S |
1-5 |
|
停止时间S |
1-5 |
|
励磁电压(DC)V |
110 |
220 |
110 |
220 |
|
励磁电流(DC)A |
0.5 |
|
工作环境温度 |
-20℃-+45℃ |
|
保险丝A |
5 |
10Ω |
|
安全性能 |
AC输入端子与外壳间绝缘电阻不低于10MΩ。
AC输入端子与外壳间耐压强度 AC1000V。
1min无异常现象。 |

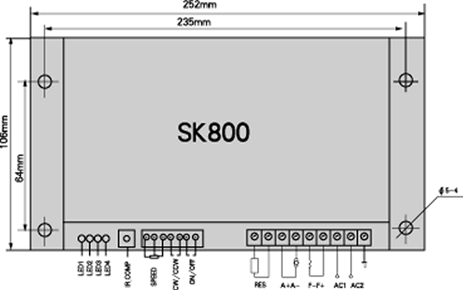

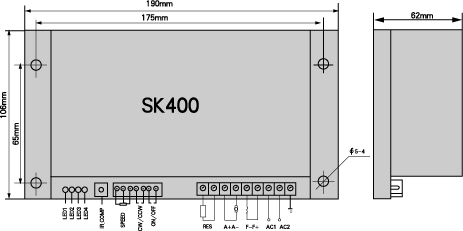

外型尺寸
